Hvernig bátdekksskýrslur eru búin til fyrir CNC-sniðið EVA sjóþéttunargrunn

Af hverju nákvæm sniðmát skipta máli í framleiðslu á sérsniðnum bátagólfum

Sérhvert vel heppnað sérsniðið EVA bátagólfverkefni byrjar með einu mikilvægu skrefi: að búa til nákvæma sniðmát fyrir bátþilfar.

Nýlega, á fimm daga heimsókn viðskiptavina og þjálfunarprógrammi fyrir dreifingaraðila í Langkawi í Malasíu, YCDECK teymið vann beint með samstarfsaðilum á staðnum til að sýna fram á sniðmátagerð fyrir bátaþilfar. Í gegnum verklega þjálfun lærðu þátttakendur hvernig nákvæm sniðmát hjálpa til við að tryggja fullkomna passun, draga úr efnissóun og bæta skilvirkni CNC framleiðslu.

Fyrir framleiðendur gólfefna í skipum, bátaviðgerðir og fyrirtæki sem framleiða CNC-vél er skilningur á sniðmátaferlinu nauðsynlegur til að skila faglegum árangri.

Hvað er sniðmát fyrir bátþilfar?

Sniðmát fyrir bátsþilfar er nákvæm framsetning á gólffleti bátsins. Það skráir allar beygjur, lúgur, horn og hindranir á þilfarinu.

Áður en EVA-froðuplata er skorin er sniðmát búið til og flutt yfir í stafræna hönnunarskrá. Þessi skrá er síðan notuð fyrir CNC-fræsingu til að framleiða gólfefni sem passar nákvæmlega á bátinn.

Án nákvæmrar sniðmáts geta jafnvel hágæða efni ekki náð faglegri uppsetningarniðurstöðu.

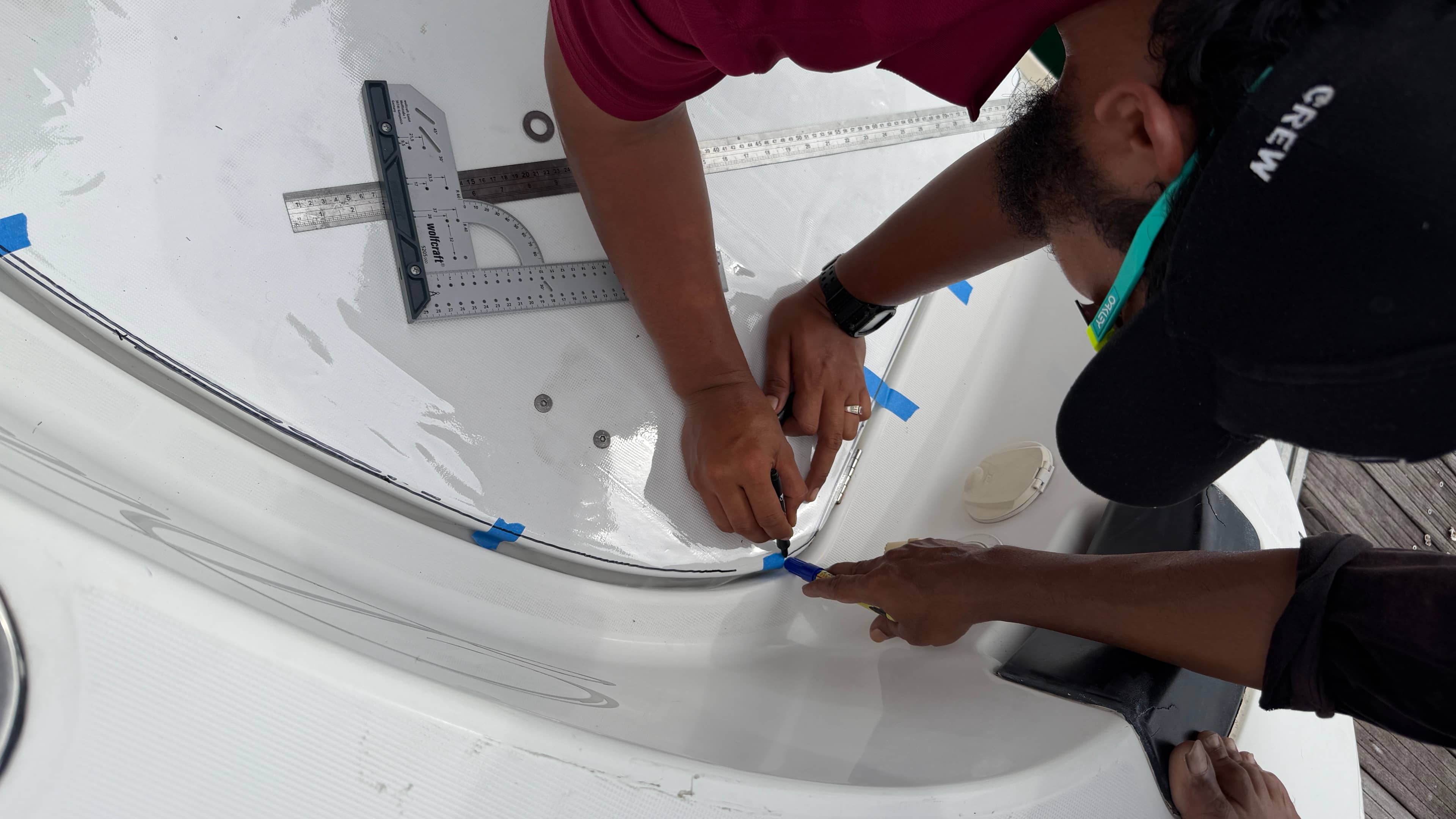

Skref 1: Festing á sniðmátinu fyrir plastfilmu

Ein algengasta aðferðin til að búa til sérsniðnar sniðmát fyrir bátagólf er að nota gegnsæja plastfilmu.

Plastfilman er vandlega sett yfir þilfarið og fest með límbandi til að koma í veg fyrir að hún hreyfist til við mælingar.

Á þessu stigi byrja tæknimenn að merkja:

• Þilfarsmörk

• Bogaðar brúnir

• Staðsetningar geymslulúga

• Frárennslisop

• Festingarpunktar fyrir vélbúnað

Myndatillaga:

Þetta skref myndar grunninn að öllu sérsniðna gólfefnisverkefninu.

Skref 2: Skráning mikilvægra mælinga

Eftir að filman hefur verið fest eru nákvæmar mælingar skráðar.

Sérstök áhersla er lögð á:

• Samhverfa

• Útrýming lúgu

• Radíushorn

• Aðgangsspjöld

• Hálkuvörn

Jafnvel lítil mælingarvilla getur haft áhrif á gæði lokauppsetningar.

Nákvæm sniðmát hjálpa til við að útrýma kostnaðarsömum framleiðslumistökum og draga úr efnissóun.

Skref 3: Umbreyta sniðmátum í CNC skrár

Þegar því er lokið er sniðmátinu breytt í stafræna hönnun.

Með því að nota CAD hugbúnað breyta tæknimenn sniðmátinu í CNC-tilbúna skrá.

Þetta ferli gerir framleiðendum kleift að:

• Fínstilltu efnisnotkun

• Bæta nákvæmni skurðar

• Bæta við sérsniðnum lógóum

• Búðu til skreytingarmynstur

• Framleiðið endurtekningarhæf gólfefnissett

Gæði lokaútgáfu CNC-skráarinnar eru mjög háð nákvæmni upprunalegu sniðmátsins.

Af hverju EVA-froða með mikilli þéttleika bætir CNC-niðurstöður

Nákvæmni sniðmáts er aðeins einn hluti af ferlinu.

Gæði efnisins gegna einnig mikilvægu hlutverki.

YCDECK EVA froðuplötur eru framleiddar með:

• 65D EVA froða með mikilli þéttleika

• 65 Shore C Harðleiki

• 2400 × 1200 mm Stór blaðstærð

• YC95+ lím fyrir sjávarafurðir

• SGS-prófað 3000+ klukkustunda UV-þol

Samræmd þéttleiki efnisins gerir CNC vélum kleift að framleiða hreinni skurði, skarpari leturgröftur og nákvæmari frágang. vörur .

Fyrir framleiðendur gólfefna í skipum þýðir þetta aukna framleiðslugetu og meiri ánægju viðskiptavina.

Algeng mistök við sniðmátgerð á bátþilfari

Í þjálfunarlotum koma oft upp algeng mistök:

Hreyfing sniðmáts

Ófullnægjandi festing plastfilmunnar getur leitt til ónákvæmra mælinga.

Staðsetningar lúgu vantar

Ef geymsluhólf og aðgangsgluggar eru ekki merktir getur það leitt til ónothæfra gólfefna.

Ófullkomin brúnamerking

Beygjur og horn þilfarsins verða að vera nákvæmlega skráð til að tryggja rétta passun.

Skortur á viðmiðunarpunktum

Án viðmiðunarmerkja verður stafræn umbreyting erfiðari og ónákvæmari.

Að forðast þessi mistök hjálpar til við að bæta gæði uppsetningar og lækka framleiðslukostnað.

Stuðningur við fagfólk í gólfefnum á sjó um allan heim

Þjálfunaráætlunin á Langkawi undirstrikaði mikilvægi tæknilegrar þekkingar í framleiðslu á sérsniðnum gólfefnum fyrir skip.

Með því að veita verklega leiðsögn við gerð sniðmáta, undirbúning CNC-véla og efnisval, hjálpar YCDECK dreifingaraðilum, uppsetningaraðilum og framleiðendum að bæta bæði skilvirkni og gæði vöru.

Hvort sem um er að ræða sérsmíðað gólfefni eða stór verkefni fyrir sjávarþilfar, þá byrjar árangur alltaf með nákvæmum sniðmátum og áreiðanlegum efnum.

Ályktun

Nákvæmar sniðmát fyrir bátaþilfar eru grunnurinn að hverju sérsniðnu EVA gólfefnisverkefni.

Í bland við EVA-froðu með mikilli þéttleika og nákvæma CNC-vinnslu tryggir rétt sniðmát faglega passun, dregur úr úrgangi og eykur ánægju viðskiptavina.

Fyrir framleiðendur, viðgerðarverkstæði og dreifingaraðila á gólfefnum fyrir skip getur það að fjárfesta tíma í nákvæmri gerð sniðmáta bætt framleiðsluárangur og gæði uppsetningar verulega.
